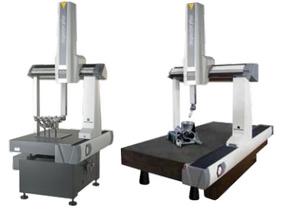

三坐標測量機的三大組成部分

與大家分享關于“三坐標測量機的三大組成部分”，三坐標測量機可分為主機、測頭、電氣系統三大部分。

主機結構分為：

1、框架，是指三坐標測量機的主體機械結構架子。它是工作臺、立柱、橋框、殼體等機械結構的集合體；

2、標尺系統，是測量機的重要組成部分，是決定儀器精度的一個重要環節。三坐標測量機所用的標尺有線紋尺、精密絲桿、感應同步器、光柵尺、磁尺及光波波長等。該系統還應包括數顯電氣裝臵。

3、導軌，是測量機實現三維運動的重要部件。三坐標測量機多采用滑動導軌、滾動軸承導軌和氣浮導軌，而以氣浮靜壓導軌為主要形式。氣浮導軌由導軌體和氣墊組成，有的導軌體和工作臺合二為一。氣浮導軌還應包括氣源、穩壓器、過濾器、氣管、分流器等一套氣體裝臵。

4、驅動裝臵，是測量機的重要運動機構，可實現機動和程序控制伺服運動的功能。在測量機上一般采用的驅動裝臵有絲桿絲母、滾動輪、鋼絲、齒形帶、齒輪齒條、光軸滾動輪等傳動，并配以伺服馬達驅動。直線馬達驅動正在增多。

5、平衡部件，主要用于Z 軸框架結構中。它的功能是平衡 Z 軸的重量，以使Z 軸上下運動時無偏得干擾，使檢測時Z 向測力穩定。如更換Z 軸上所裝的測頭時，應重新調節平衡 力的大小，以達到新的平衡。Z 軸平衡裝臵有重錘、發條或彈簧、氣缸活塞桿等類型。

6、轉臺與附件，轉臺是測量機的重要元件，它使測量機增加一個轉動運動的自由度，便于某些種類零件的測量。轉臺包括分度臺、單軸回轉臺、萬能轉臺（二軸或三軸）和數控轉臺等。用于坐標測量機的附件很多，視需要而定。一般指基準平尺、角尺、步距規、標準球體（或立方體）、測微儀及用于自檢的精度檢測樣板等。

三維測頭即是三維測量的傳感器，它可在三個方向上感受瞄準信號和微小位移，以實現瞄準與測微兩種功能。測量的測頭主要有硬測頭、電氣測頭、光學測頭等，此外還有測頭回轉體等附件。測頭有接觸式和非接觸式之分。按輸出的信號分，有用于發信號的觸發式測頭和用于掃描的瞄準式測頭、測微式測頭。

電氣系統分為： 1、電氣控制系統是測量機的電氣控制部分。它具有單軸與多軸聯動控制、外圍設備控制、通信控制和保護與邏輯控制等。

2、計算機硬件部分，三坐標測量機可以采用各種計算機，一般有PC 機和工作站等。

3、測量機軟件，包括控制軟件與數據處理軟件。這些軟件可進行坐標交換與測頭校正，生成探測模式與測量路徑，可 用于基本幾何元素及其相互關系的測量，形狀與位臵誤差測量，齒輪，螺紋與凸輪的測量，曲線與曲面的測量等。具有統計分析、誤差補償和網絡通信等功能。

4、打印與繪圖裝臵，此裝臵可根據測量要求，打印出數據、表格，亦可繪制圖形，為測量結果的輸出設備。
