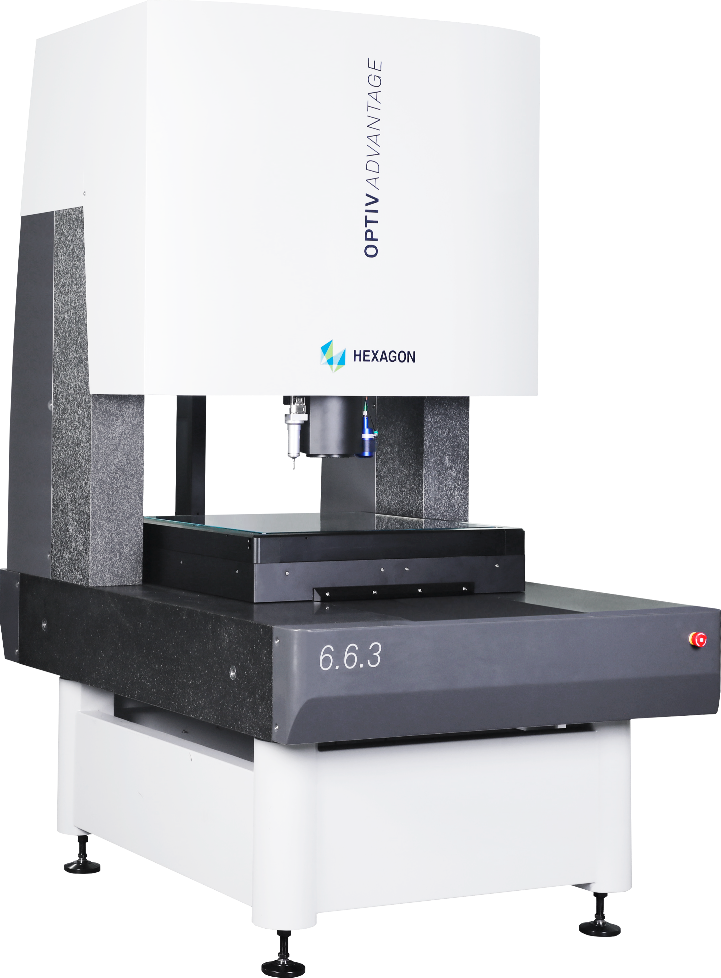

OPTIV ADVANTAGE影像測量?jī)x

發布時間：2025-08-18

通過光學成像完成非接觸測量, 特別適合于沖壓件，塑料件，注塑件和絲膜印刷，電子等行業的測量要求，接觸測頭可以實現高精度3維測量。精密緊湊的3D影像儀。花崗巖基座, 高精度線性導軌, 輕質高強度特種鋁合金框架，玻璃工作臺。計算機控制的照明光源系統: 同軸光(上光), 背光（透射光）及LED環形照明光，集多種傳感器于一體，直流伺服電機，滾珠絲桿傳動，真正的3維空間補償和空間測量精度。

技術特點

01 固定橋式結構，全花崗巖框架，穩定性好

02 Y 軸導軌采用精密 V 形燕尾導軌設計

03 完善的氣動平衡，優化的氣浮軸承分布

04 高精度光柵尺

05 高分辨率工業相機

06 變倍鏡頭

07 多種類型光源

08 PC-DMIS Vision 軟件

09 選配：接觸測頭、共聚焦白光、轉臺

產品參數

機器型號	外形尺寸	工作臺承重	機器重量
6.6.3	115018002154	50	3000
10.10.3	155026002114	50	5000

環境要求 Environmental Requirements
檢測間溫度 Temperature	19.2℃ -20.8℃
空氣相對濕度 Humidity	40-70%
電壓 Voltage	220V±10%
頻率 Frequency	50/60Hz
耗電量 Power Consumption	1500VA
接地電阻 Ground Resistance	<4Ω
環境振動 Vibration	<5x10^-3m/s², <5 μm at 5 Hz
氣源要求 Compressed Air Source Requirements
輸入氣源壓力 Air Pressure	0.6-0.8 MPa
輸入氣源流量 Air Flow Rate	≥300 Nlmin
氣源消耗量 Air Consumption Relative humidity	75 NUmin
