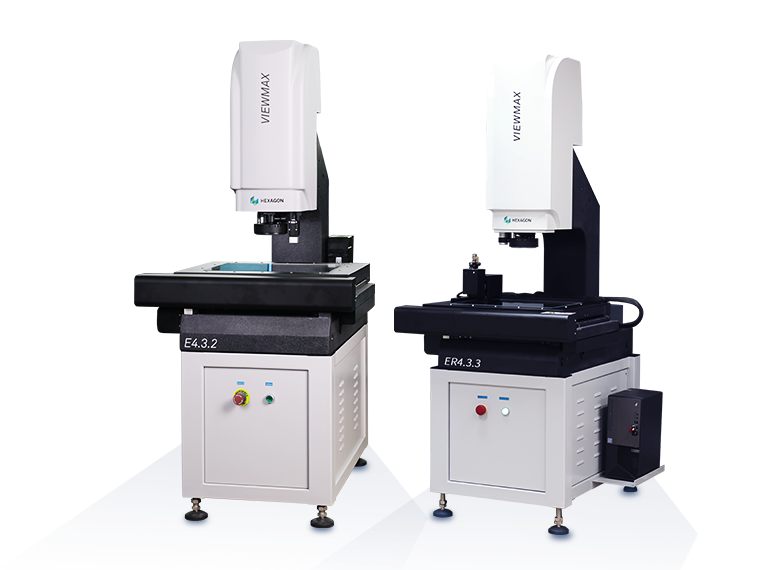

VIEWMAX E/ER 影像測量儀

發布時間：2025-08-18

VIEWMAX E 系列具有更高精度和更完善的光學系統配置，搭配自動變焦鏡頭，滿足精密零件和復雜特征尺寸的測量；儀器搭載六環八區環形光，在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性，更好地抓取尺寸并達到高重復精度的上光源測量功能。

VIEWMAX ER在VIEWMAX E基礎上增加雙軸轉臺，實現同時測量多面尺寸, 特別適合于沖壓件，塑料件,注塑件和絲膜印刷，電子等行業的測量要求。

技術特點

01 高精度花崗巖底座、工作平臺、立柱

02 研磨級絲桿傳動

03 三軸全伺服閉環控制系統

04 高分辨率高清彩色相機

05 6.5:1 電動變焦鏡頭

06 白色 LED 同軸光，綠色 LED 透射光，6 環 8 區表面環形光

07 配備 METUS 軟件

08 實時影像測量導航系統

09 可選擇 MCP 接觸測頭

10 可選擇 CWS 共聚焦白光

11 ER機型：增加雙軸轉臺

產品參數

型號	外形尺寸			工作臺承重	機器重量
型號	Lx	Ly	Lz	工作臺承重	機器重量
E 3.2.2	639	860	1650	15	370
E 4.3.2	767	1000	1650	15	460
E 5.4.2	818	1140	1670	15	550
ER 4.3.3	767	1000	1853	15	480
ER 5.4.3	846	1425	1855	15	570

環境要求

影像儀室溫度要求:Room Required Specifications
房間溫度(溫控間) Room Temperature	18~22°C
溫度梯度(時間) Temperature Gradient (in time)	1°C/h
溫度梯度(時間) Temperature Gradient (in time)	2°C/24h
溫度梯度(空間)Temperature Gradient (in the volume)	1°C /m
影像儀室濕度要求:Humidity Required Specifications
空氣相對濕度 Relative humidity	40-70%
電源要求: Electrical requirements
電壓Voltage	220 V ±10%
頓率Frequency	50/60 Hz
耗電量Power consumption	1000VA
用電設各要求接地可靠: 接地電阻小于 4 歐姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls.
